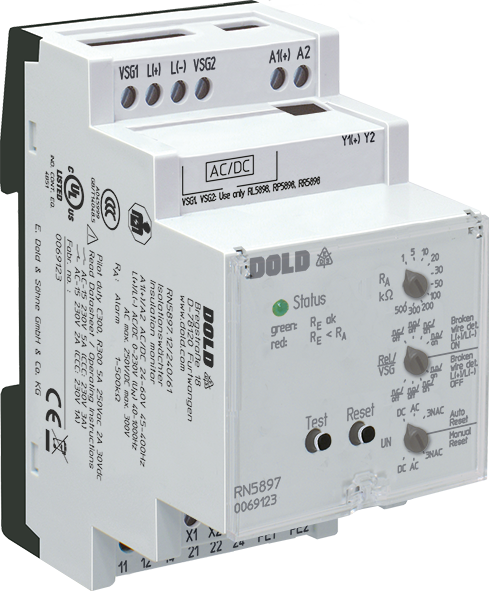

Eristystason valvontarele RN 5897/274

RN 5897/274–eristystason valvontarele on optimaalinen ratkaisu modernien IT-järjestelmien eristysvastuksen valvontaan. Laite soveltuu joustavasti AC-, DC- ja AC/DC-järjestelmiin.​

Hälytysraja ja muut parametrit asetetaan helposti laitteen etupaneelin potentiometreillä. Laitteen toimintatila ilmaistaan selkeästi monivärisen LED-merkkivalon avulla. Sinetöitävä läpinäkyvä suojakansi estää asetusten luvattoman muuttamisen. RN 5897/274 -mallissa on lisäksi puolijohdelähtö (PWM) eristysvastuksen ilmaisemiseen.

Etuja ja ominaisuuksia:​

• Eristysvastuksen valvonta standardin IEC/EN 61557-8 mukaisesti ​
• Havaitsee sekä symmetriset että epäsymmetriset eristysviat​
• Soveltuu maadoittamattomiin AC-, DC- ja AC/DC-verkkoihin, enintään AC 250 V ja DC 300 V asti​
• Mahdollisuus liittää lisämoduuli jännitealueen laajentamiseen (coupling device):​
• RL 5898: jännitteille enintään AC 400 V / DC 500 V​
• RP 5898: jännitteille enintään AC 690 V / DC 1000 V​
• Laajennettu käyttölämpötila-alue: -40 … +70 °C​
• Optimoitu eristystason valvonta myös verkkojännitteen vaihteluissa​
• Laite suorittaa itsetestauksen automaattisesti jokaisen täyden käyttötunnin jälkeen​
• Helppo hälytysrajojen ja parametrien säätö potentiometrien avulla​
• Soveltuu järjestelmiin, joissa vuotokapasitanssi on enintään 150 μF​
• Valvonta toimii myös jännitteettömässä verkossa​
• Mittauspiirissä L(+)/L(-) johtokatkosten tunnistus (toiminto kytkettävissä pois päältä)​
• Suojamaadoitusjohtimet PE1/PE2 katkoksen tunnistuksella (ei kytkettävissä pois päältä)​
• Hälytysraja (hälytys): aseteltavissa 1 kΩ … 500 kΩ​
• 1 vaihtokosketin eristysvialle (hälytys) ja 1 vaihtokosketin laitteen vikailmoitukselle​
• Lähtöreleen toimintatapa valittavissa: rele vetää (energized on trip) tai vapautuu (de-energized on trip) hälytystilassa​
• LED-merkkivalo laitteen toimintatilan ilmaisuun​
• Automaattinen ja manuaalinen laitteen itsetestaus​
• Laite voidaan ohjelmoida joko tallentamaan vikatilat tai toimimaan ilman vikatilojen tallennusta.​
• Sinetöitävä läpinäkyvä kansi estää asetusten luvattomat muutokset ​
• Ohjaustulo ulkoiselle Testi-/kuittaus-painikkeelle​
• Ohjaustulo mittaustoiminnon pysäytystä varten (with stop of the measuring function)​
• Puolijohdelähtö (PWM) eristysvastuksen ilmaisemiseen​
• Laaja apujännitealue​
• Leveys 52,5 mm
