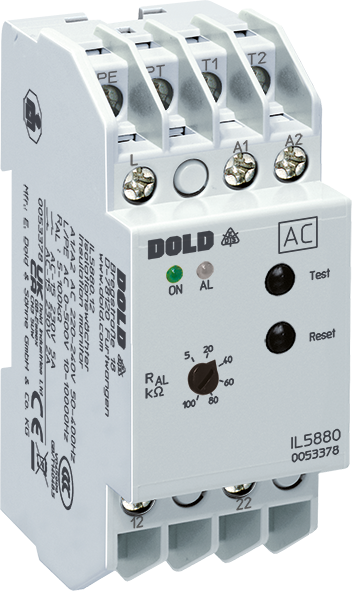

Eristystason valvontarele IL 5880

IL 5880 -eristystason valvontarele valvoo eristysvastusta yksivaiheisissa ja kolmivaiheisissa jänniteverkoissa (IT-verkoissa), joiden nimellisjännite on enintään 0…500 V AC. Erillinen syöttöjännite (apujännite) mahdollistaa valvonnan myös silloin, kun järjestelmä on jännitteetön. Laitteessa on LEDit toimintatilojen ilmaisuun ja hälytysrajan asetus onnistuu helposti etupaneelin potentiometrin avulla.

Etuja ja ominaisuuksia:​​

• Eristysvastuksen valvonta standardin IEC/EN 61557-8 mukaisesti​
• Soveltuu yksivaiheisiin ja 3-vaiheisiin AC-järjestelmiin, 0 … 500 V, taajuusalueella 10 … 10 000 Hz​
• Valvoo myös jännitteettömiä järjestelmiä​
• Helppo hälytysrajan asettelu​
• Säädettävä hälytysraja RAL: 5 … 100 kΩ tai 10 … 500 kΩ​
• Lähtörele vapautuu hälytystilanteessa (de-energized on trip).​
• Mittauspiiri, apujännite ja lähtökoskettimet ovat galvaanisesti erotettuja​
• Manuaalinen- tai automaattinen kuittaus​
• Testi- ja kuittauspainikkeet ​
• Mahdollisuus liittää ulkoiset testi- ja kuittauspainikkeet​
• LED indikointi toiminnalle ja hälytykselle​
• Kaksi vaihtokosketinta​
• Erikoisversiot: Mallissa IL/SL 5880/200 lisäksi esihälytystoiminto​
  • Säädettävä esihälytysraja 10 kΩ … 5 MΩ​
  • Lähtökoskettimen toiminto säädettävissä​
• IL/SL 5880/300 -versio saatavana DIN VDE 0100-551 -standardin mukaisesti mobiiligeneraattoreihin​
• Mallivaihtoehdot:​
  • IL 5880, IP 5880:​
    • Syvyys 61 mm. Soveltuu käytettäväksi sähkökeskuksissa DIN 43880 -standardin mukaisesti (kuluttajakeskukset ja teollisuuden sähkökeskukset).​
  • SL 5880, SP 5880:​
    • Syvyys 98 mm. Soveltuu ohjauskeskuksiin, joissa käytetään asennuslevyjä ja kaapelikanavia​
• Asennus DIN-kiskoon tai ruuvikiinnityksellä​
• Leveys 35 mm
